產品特點：

智能、靈活

PIR 3000 還提供氣體資料庫，分為三種氣體類別： 甲烷、丙烷和乙烯。 因此幾乎所有碳氫混合物均可檢測。 另外，線性的溫度補償曲線可以針對個別物質進行信號輸出。 通過可選配件，例如過程適配器或管道安裝套件，可執行多種專業的監測任務。

適用于惡劣的條件

PIR 3000 具有出色的品質、高度可靠性、卓越的測量性能以及長期穩定性。 借助 GRP 接線盒和 316 不銹鋼外殼、攝氏零下40 至零上65度（華氏零下40 至零上149度）的溫度范圍以及用于減少透鏡補償的熱測量光學器件，PIR 3000 適用于全球所有氣候帶。

性能特點

? 溫度補償和非成像光學器件

? 氣體資料庫，分為三個氣體類別： 甲烷、丙烷和乙烯（大多數碳氫化合物的代表），性能經認證符合IEC 60079

? 增加了對 13 種物質的性能認證（符合 IEC 60079）

? 疏水性防濺罩，防污防塵

? 4 至 20毫安模擬輸出信號（通用）

? 指定溫度范圍介于攝氏零下40度至零上65度（華氏零下40度至零上149度）之間

? 潮濕環境下無限制使用

? 316 不銹鋼密封外殼

? 小巧型外殼設計，適合在狹窄區域使用

? *小化長期漂移，維護周期長

? 無活動部件

? 一般使用壽命： 15 年

? 通過 Ex 認證，全球適用： ATEX、IECEx、UL、CSA

? 對于 21 區和 22 區的粉塵防爆認證

? 防水防塵等級： IP 65、IP 66 和 IP 67

產品使用：

安裝氣體變送器

只允許由專業人員(例如 Drǎger)按照相關規定執行氣體變送器的安裝工作在每個氣體變送器隨附的“Drǎger PIR 3000 安裝提示”中對安裝和調試進行說明。

安裝地點

氣體變送器的防護效果取決于安裝地點的選擇。*合適的安裝地點是在出現泄漏時遵照局部的氣流情況具有*快和*明顯增幅的氣體濃度的地方，即要盡可能靠近潛在的泄漏位置監測比空氣輕的氣體和蒸氣時在潛在泄漏位置上方監測比空氣重的氣體和蒸氣時在地面附近。

此外還須確保:不妨礙氣體變送器周圍的自由空氣循環機械損壞危險*小化維護時可輕松夠到氣體變送器。尤其是借助磁棒的配置需要一個約20 cm 的自由空間，至少是傳感器一半的周長。

可以水平和垂直安裝氣體變送器

機械安裝

根據 BVS 05 ATEXE 143 X使用時注意 :

氣體測量傳感器型號 IDS 0001( NPT 螺紋 )可用于加裝到“防爆型”防爆等級“d

的外殼上，其自由體積不超過 2升且基準壓力不超過 20 bar。必須在加裝傳感器的電氣設備的允許范圍內，實現加裝的機械強度并檢查連接管螺紋的防爆技術和結構。

氣體測量傳感器型號 IDS 0011( 米制螺紋 )可用于加裝到“增安型”防爆等級“e的外殼上。必須在加裝所指定電氣設備的允許范圍內，確保加裝的機械強度和防護等級 IP 6X。

氣體測量傳感器 IDS 00**的接線盒必須具有足夠的機械穩定性，以便不增強從外殼到傳感器可能的振動負荷。

接線盒

氣體變送器被指定加裝到接線盒上經認證的 Exd(防爆式,314 英寸 NPT)和 Exe(增安型，M25)接線盒可用作氣體變送器的配件(參見第 27 頁“訂貨清單”)對于防爆等級為 Exe的接口須使用隨附的 0型圈密封件,以便保持外殼的防擴等級。M25 螺母(扭矩為 15 Nm ±3 Nm)要緊固,防止自行松動-為此請使用螺紋鎖固膠粘劑，例如.Loctite?用經批準的塞子密封接線盒中所有未被使用的電線入口。

防濺罩和標定適配器

推薦使用隨附的配件防濺罩(1)和標定適配器(2),以實現對水射流的密封性并增強抗污性。

通過一個可擰緊的固定裝置使防濺罩固定，同時可用作標定適配器必須確保標定適配器的正確位置。為此要手動擰緊標定適配器，使其在防濺罩中的密封線留下持久的壓痕。

進氣適配器/過程適配器(參見第 27 頁“配件/備件”)除了標定適配器，氣體變送器也可選配進氣適配器/過程適配器進行流量操作。適用于 1至 3 L/min 的流速。在特定的測量特性范圍內，適用于相對環境壓力高達 +300 hPa 的壓力差。使用外部泵確保氣體流量，需要進行外部流量監測。也適用于添加標定氣體。

裝配:

擰下氣體變送器的標定適配器。此時將防濺罩留在氣體變送器上。

將進氣適配器/過程適配器擰在氣體變送器上，并手動擰緊。

對于導氣管道或軟管，應注意相對于環境條件的穩定性和相對于流動物質的材料兼容性。

考慮到管道或軟管的長度，應注意增加響應時間。

對于管道或軟管的尺寸，應注意與所用連接套管的兼容性測試導氣系統的密封性，例如通過肥皂泡試驗。

調試

Dr?ger PIR 3000 紅外氣體變送器已進行預配置,在安裝后可立即投入使用。

●為了避免錯誤警告，禁用中央設備的報警裝置。

●接通電源電壓后氣體變送器自動執行自檢(10 秒鐘),然后采用供貨時預設的標定(參見第 11 頁)和氣體類別自動進行工作。對于自檢持續時間，將發出一個1mA 的信號。

●等候一分鐘的磨合階段。在該階段內無法在氣體變送器上進行設置。對于磨合階段持續時間，氣體變送器將發出一個1mA的信號。

●檢查信號傳輸,必要時進行調整(參見第 17 頁上的“檢查信號傳輸、檢查警報觸發和顯示氣體類別”)

●根據預定用途檢查氣體類別的設置。必要時設置氣體類別(參見第 18 頁上的“更換氣體類別”)

●檢查氣體探測系統的標定(參見第 11頁上的“標定”)

●通過重新激活報警裝置，系統再次進入到正常運行狀態。

操作

氣體變送器產生一個輸出信號，與已測得的氣體濃度成正比。通過氣體變送器的靈敏度標定確定顯示值和測得的氣體濃度之間的比例系數(參見第 15 頁“輸出信號的手動靈敏度標定”)

氣體變送器定期執行眾多內部功能的自檢。一旦識別出與正常操作存在偏差，設備就會發出一條故障報告。

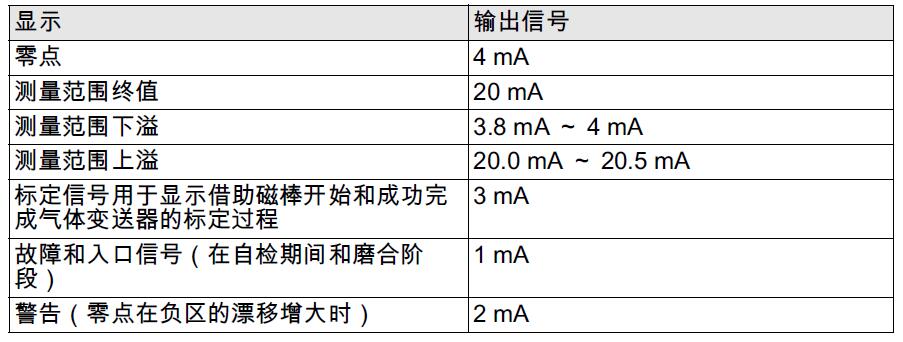

設備的輸出信號：

標定

對于氣體探測系統,需要進行功能檢查,必要時定期進行標定(參見第 20 頁,零點氣體和測試氣體用于 Drager PIR3000德爾格氣體檢測儀 功能檢查和標定。為此可以選擇使用

—標定適配器搭配防濺罩(參見第5頁，包括在供貨范圍內)或

—進氣適配器/過程適配器(參見第6頁和訂貨清單)或

—污垢導流器搭配防濺罩(參見訂貨清單)

功能檢查和標定所需的流速為:

—在封閉空間內且風速高為5m/s(3 Beaufort(蒲福風級 ))時，帶防濺罩的標定適配器和帶防濺罩的污垢導流器的流速為 0.5 至1 L/min.

—在風速為 27 m/s(10 Beaufort(蒲福風級 ))時，帶防濺罩的標定適配器和帶防濺罩的污垢導流器的流速為1至 2 L/min

—進氣適配器/過程適配器的流速為 0.5 至 3 L/min。

必須確保標定適配器的正確位置。為此要手動擰緊標定適配器，使其在防濺罩中的密封線留下持久的壓痕。

氮氣、合成空氣或新鮮空氣(碳氫化合物的含量<50 ppm)可用于標定霧點。1)

相應氣體類別的商用標定氣體(甲烷、丙烷、乙烯)可用于標定靈敏度。1)使用跨度為 40% 至 70% 的測試氣體濃度實現高精度。

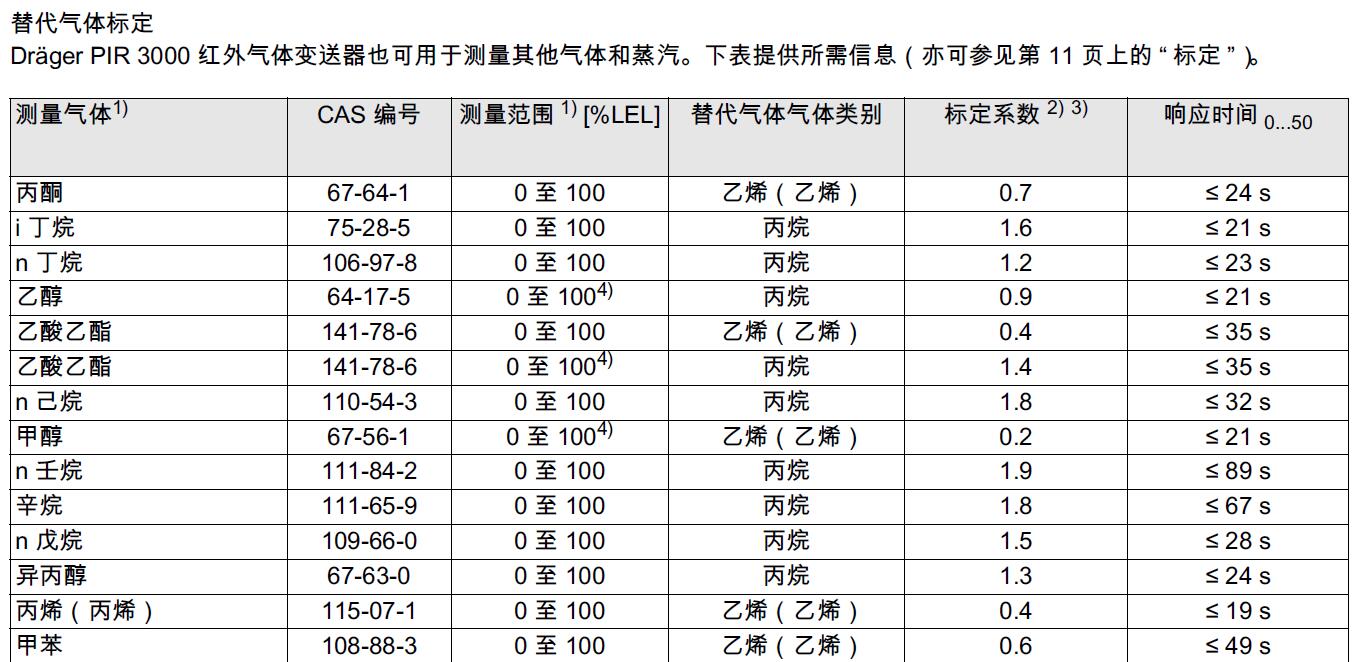

Dr?ger PIR 3000 紅外氣體變送器也可用于測量除上述氣體之外的氣體。在第 16 頁上的“替代氣體標定”中對此進行了詳細說明。

●從相應表格中選擇測量氣體，并確定相應的氣體類別。

●將氣體變送器設置為測得的氣體類別。

對于靈敏度標定，在可能情況下標定氣體應始終與測量氣體一致。在合理的特殊情況下也可使用合適的替代氣體和相應標定系數執行靈敏度標定。合適的替代氣體和相應標定系數請參閱第 16 頁上的“替代氣體標定”表格。

●從第 16 頁上的“替代氣體標定”表格中選擇替代氣體(氣體類別)和標定系數。

●替代氣體的濃度乘以標定系數得出應設置的氣體濃度。

磁棒氣體變送器的配置

在”強行以只設置,紅外氣體變送器上可以可以借助磁棒(參見第 27 頁“配件/備進行以下設置:

—自動需點調整

—輸出信號的手動霧點標定。1)

—輸出信號的手動靈敏度標定1)

—檢查信號傳輸，檢查警報觸發并顯示氣體類別。1)

—更換氣體類別。

自動需點調整

—取消中央設備的警告發布。

—通過標定適配器給氣體變送器填充氮氣、合成空氣或新鮮空氣,并等待測量值穩定。

—將磁棒放置在變送器側面標有“幾0”符號的區域(在黑框以內),并保持至少5 秒鐘。只要保持住磁棒，氣體變送器的輸出信號就會在5秒鐘后切換為標定信號顯示(3 mA)。同時光學系統自動執行需點調整。

—移除磁棒。30 秒后設備退出自動需點調整程序。為了確認自動需點調整，輸出信號再次切換為標定信號(3 mA)。該信號的顯示時間與進入自動需點調整程序時的時間一樣長。

—重新激活中央設備的警告發布。

輸出信號的手動霧點標定

—取消中央設備的警告發布。

—通過標定適配器給氣體變送器填充氮氣、合成空氣或新鮮空氣，并等待測量值穩定。

—將磁棒放置在變送器側面標有“0”符號的區域(在黑框以內),并保持至少5 秒鐘。只要保持住磁棒，氣體變送器的輸出信號就會在5秒鐘后切換為標定信號顯示(3 mA)。同時光學系統自動執行需點調整。

—移除磁棒。氣體變送器的輸出信號再次上升至先前的顯示。設備現在處于需點標定程序中。如果將磁棒放置在標有“0”和“介S”符號的區域，則在該程序范圍內輸出信號降低或升高。

—通過將磁棒放置在標有“幾0”和“介S”符號的區域來調整需點信號。

—移除磁棒。30 秒后在無其他調整的情況下，設備退出自動霧點標定程序。為了確認已完成的標定，輸出信號再次切換為標定信號(3 mA)。該信號的顯示時間與進入需點標定程序時的時間一樣長。

—結束進氣。

—重新激活中央設備的警告發布。

保養

定期由氣體探測系統的負責人員遵照當地條件進行確定且確定損壞和臟污情況。要特別注意氣體可自由進入氣體變送器。妨礙氣體自由進入氣體變送器，例如由于臟污、結冰、液體浸濕等，這可能會導致響應時間延長或氣體變送器功能完全喪失。推薦的檢查間隔周期:3 個月。

目檢防濺罩。如果需要，拆下進氣適配器/過程適配器或污垢導流器。清潔或更換臟污或損壞的防濺罩。目檢進氣適配器/過程適配器。清潔或更換臟污或損壞的進氣適配器/過程適配器。目檢污垢導流器。清潔或更換臟污或損壞的污垢導流器。檢查信號傳輸,必要時進行調整(參見第 17 頁上的“檢查信號傳輸、檢查警報觸發和顯示氣體類別”)檢查氣體探測系統的標定(參見第 11 頁上的“標定”)。推薦的標定間隔周期6 個月。
