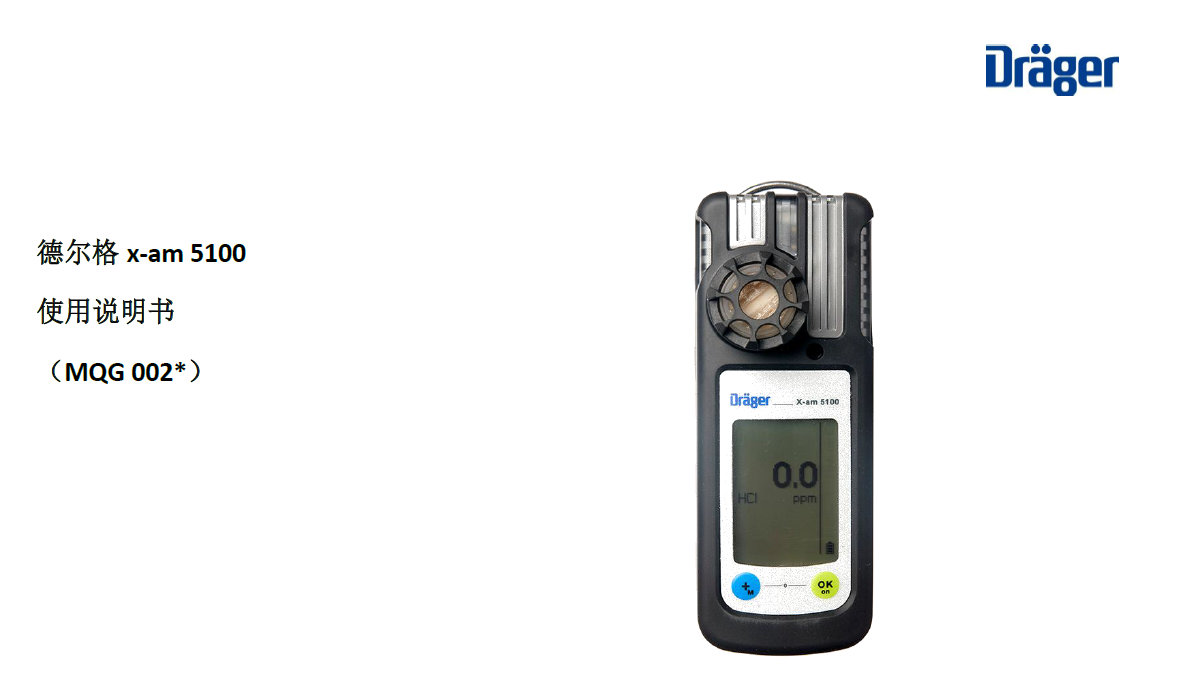

一、德?tīng)柛駒-am5100檢測儀優點概覽：

– 測量不間斷、精確且可靠

– 特殊的氣體入口設計，確保傳感器能夠快速作出反應，并且避免氣體吸附在設備外殼上，從而獲得精確的測量數據

– 輕巧、堅固

– 防滑一體化設計

– 三重警報：燈光 (360°)、聲音（多頻聲）、振動

– 操作簡便：雙按鈕操作以及直觀的菜單導航

– 防撞、防震以及防電磁輻射

– 既可以使用可更換的堿性電池，也可以使用可充電的 T4 鎳氫蓄電池

二、使用

準備使用

? 使用儀器前，必須插入附帶的堿性電池或T4 充電電池（訂貨號8318704/8322244），參見“更換堿性電池/可充電電池”一章。

? X-am 5100 現在可以使用。

為可充電電池充電

? 將關機設備放到充電倉器。

充電器上的LED 顯示：充電、故障、電量滿

? 為保持電池的壽命，只能在5 到35℃的溫度范圍內進行充電。超過該范圍，充電過程會自動中斷，溫度再一次回到該溫度范圍后則重新開始充電。

? 一般充電時間為4 小時。

? 新的NiMH 電池在三次充電/放電的周期后可達到滿電量。

? 不得在儀器未連接電源的情況下（*多2 個月）存放，因?yàn)閮?nèi)部緩沖電池可能會耗盡。

1. 必要的話關閉儀器（見“關機”一章）。

2. 擰開電池倉上的兩個螺釘（2.0 mm 六角插孔）。

3. 更換新的堿性電池或NiMH 充電電池—確保電極正確。

4. 完全更換T4 電池（帶密封的可充電電池，訂貨號8318704/8322244）。

5. 將電池插入到儀器中并擰緊螺釘，儀器會自動開機。

? 更換T4 電池后，建議進行完全充電。

開機

1. 按住鍵約3 秒鐘直到顯示的“3. 2. 1”消失。

? 所有顯示的信息，包括聲、光、振動報警都會在短時間內被激活。

? 顯示軟件版本號。

? 儀器開始自檢。

? 顯示屏顯示距離下次標定的剩余日期，例如“HCl ppm CAL 20”。

? 距離功能測試間隔過期的時間已天數顯示，例如“bt 123”。

? A1 和A2 報警值以及（TWA）1 和（STEL）1 會連續顯示。

? 在傳感器預熱期間，相應測量值會閃爍并顯示特殊符號。在傳感器預熱期間不會產生報警。詳見技術手冊中快速預熱一章。

2. 按下鍵取消顯示的激活順序。

關機

? 同時按住和鍵直到顯示的“3.2.1”倒數消失。

? 儀器關機前，聲、光及振動報警會短暫激活。

進入工作場所之前

儀器開機。當前檢測值會顯示在屏幕上。

觀察警告標識或故障信息。

儀器可正常使用。如果在使用期間該標識不自動消失，必需在使用后進行檢查。

儀器未準備好檢測，需要維修。檢查儀器上的進氣口未被遮蓋。

進行功能測試

1. 準備一個測試氣源（如氣瓶，滲透爐）；氣流在0.5 L/min 并且氣體濃度一定要高于被測的報警濃度值。

2. 安裝標定適配器（6806291）到傳感器帽上。

3. 將氣源與適配器連接。

4. 將測試氣通到通風櫥中或開放的大氣環境中（使用連接管連接到適配器的第二個連接頭上）。

5. 儀器開機。

6. 打開氣源上的閥門使測試氣流入傳感器。

7. 建議：等待，直到顯示的濃度值達到測試氣濃度值可接受的誤差范圍內。但是，至少要等到超過A1 或A2 報警值。

? 如果超過報警值，儀器會根據測試氣體的濃度交替顯示“A1”或“A2”值。

8. 關閉測試氣源的閥門。

? 如果濃度值降到A1 報警值以下： 確認報警。

? 如果氣體濃度顯示超出可接受的誤差范圍：

? 標定儀器。

德國德?tīng)柛駳怏w檢測儀標定儀器

新鮮空氣標定

?☆ 進行新鮮空氣標定，環境中不能有被測氣體或其他干擾氣體。

?☆ 新鮮空氣標定期間傳感器的零點設置為0。

1. 開機。

2. 按鍵三次，會顯示新鮮空氣標定符號。

3. 按鍵開始新鮮空氣標定。測量值開始閃爍。

   當測量值已經穩定時：

4. 按進行標定。

顯示屏顯示當前測量氣體濃度變化及。

5. 按鍵退出標定或等待約5 秒鐘。

如果在新鮮空氣標定過程中出現故障：

? ☆顯示錯誤標識，相關傳感器通道顯示而非測量值。

? ☆重新進行新鮮空氣標定。

? ☆必要的話更換傳感器

標準靈敏度標定

在靈敏度標定期間，傳感器的靈敏度設置為測試氣體的值。

1. 將標定適配器（6806291）安裝到傳感器帽上。

2. 將測試氣源連接到標定適配器上。

3. 將測試氣通入通風櫥或開放空氣中（將軟管連接到標定適配器的第二個連接口上）。

4. 開機。

5. 按下鍵5 秒調出標定菜單。

6. 輸入密碼（默認密碼=001）。

7. 使用鍵選擇標準靈敏度測試功能。? 標準靈敏度標定的符號會閃爍。

8. 按下鍵開始靈敏度標定。? 氣體名稱閃爍。

9. 按下鍵確定。

? 顯示標定氣體的濃度。

10. 按下鍵確定標定氣體濃度或使用鍵來更改測試氣體濃度并按鍵完成。

? 設置得標定氣體濃度閃爍。

11. 按下鍵確定設置的濃度。

12. 打開測試氣源閥門使測試氣體流入傳感器。

? ☆當前顯示的測量值開始閃爍。

? ☆當達到靜止的濃度值時停止閃爍。

? ☆顯示的測量值變?yōu)樗脺y(cè)試氣的值。

當標定結束且顯示的測量值已經穩定時：

? ☆當前氣體的濃度值與交替顯示。

13. 按下鍵或等待5 秒退出標定。

? ☆儀器切換到測量模式。

14. 關閉測試氣源閥門。

如果在靈敏度標定過程中發生故障：

? ☆顯示故障信息及相應傳感器通道顯示而非測量值。

? ☆重新進行靈敏度標定。

? ☆必要的話更換傳感器，詳見技術手冊。

維修間隔

德?tīng)柛駒-am5100屬于安全儀器，在使用一年左右，會有25%左右的偏差，建議6個月或者12個月校準一次，使傳感器能夠得到更好的保養。

上海京工可提供德?tīng)柛?a href="http://qunshuang.cn/Drager-products/Portable-Gas-Detectors/dyqtjcy/258.html" target="_self">x-am5100過氧化氫檢測儀校準、維護保養、代送第三方計量等服務，如有相關需求請聯系官方客服。
