運行準備

打開設備

1.按住[OK]按鈕約 3 秒鐘，直到顯示屏中顯示的?3.2.1?

倒計時結束。

然后所有顯示屏部位、光學警報、聲音警報以及振動警報都會短暫激活。

顯示軟件版本。

備進行自檢。

?顯示下一個待校準/調整的傳感器以及距離下一次校準/調整的剩余天數，例如 CH4 %LEL CAL 20。

以天為單位顯示距離功能測試間隔到期的時間，例如 bt 123。

依次顯示所有警報閾值 A1 和 A2 以及 (TWA)1 和 (STEL)1（針對 H2S 和 CO）。

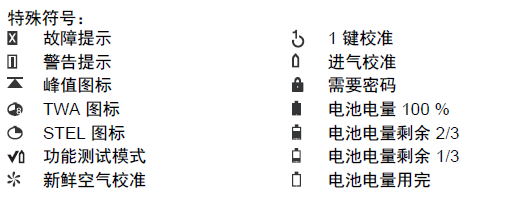

傳感器預熱期間，顯示相應的測量值圖標和特殊符號 （用于 警告提示）。在傳感器預熱期間不會發出警報。加快預熱的詳細信息請參加技術手冊2。

2.按下 OK 按鈕，以取消打開順序顯示。

關閉設備

?同時按住 OK 按鈕和 [+] 按鈕，直到顯示屏中顯示的3.2.1倒計時結束。

設備關閉前，光學警報、聲音警報以及振動警報短暫激活。

進入工作場所之前

1.打開設備，在顯示屏中顯示當前測量值。

2.注意警告 或故障提示 。

3.檢查設備上的進氣口是否未被覆蓋。

4.5運行期間

?運行期間顯示每個測量氣體的測量值。

?如果超出或低于測量范圍，則代替測量值顯示下列內容：

?易燃物質濃度過高可能導致氧氣不足。

?當 O2 濃度低于 8 Vol.-% 時，只要測量值低于預警閾值（僅限測量 范圍 ≤100 %LEL，非 >100 %LEL (導熱)），在 Ex 通道上顯示帶 的故障代替測量值。

如果存在警報，則相應的圖標、光學警報、聲音警報以及振動警報激活，參見第 314 頁4.6一章。

如果 CatEx 通道上明顯超出測量范圍 （易燃物質濃度非常高），則會

觸發鎖定警報。CatEx 鎖定警報通過功能性氧氣通道（無警告和故障）

自動確認，或通過在新鮮空氣中手動關閉后再重新打開設備來確認。

在 “ 甲烷 ” 配置設置中，超出測量范圍時不觸發鎖定警報，因?yàn)橥ㄟ^單

獨測量導熱性可確保甲烷顯示的唯一性。

警告

進行安全相關的測量前，須檢查調整情況，必要時重新進行調整并檢查所有警報元件。必須根據國家規定進行氣體功能測試。

1.打開設備，在顯示屏中顯示當前測量值。

2.注意警告 或故障提示 。

設備可以正常運行。如果警告提示在運行期間沒有自動消失，則使用結束后必須檢修設備。

設備未準備好測量且必須對其進行檢修。

警告

當濃度超出 100 %LEL 時，CatEx 通道上可能出現故障顯示。在 0 至 100 %LEL 的濃度范圍內繼續使用設備前，檢查零點和靈敏度，必要時進行調整。在 Dr?ger X-am 2500 中使用 CatEx 傳感器時，必須經過在新鮮空氣中可產生偏零讀數的碰撞后調整零點和靈敏度。

用戶任務概述

警告

有爆炸的危險！

不得將用過的電池扔入火中或強行將其打開。

不得在爆炸危險區域內更換電池 / 充電電池。

電池 / 充電電池是 Ex 許可的一部分。

只允許使用下列型號：

? 堿性電池 – T3 – （無法充電?。?/span>

Panasonic LR6 Powerline

Varta 型號 41061 (power one) 或

Varta 型號 40061 (industrial)

? 堿性電池 – T4 – （無法充電?。?/span>

Duracell Procell MN15001

? 鎳氫蓄電池 – T3 – （可充電）

GP 180AAHC1 (1800 mAh) 最高 40 °C 環境溫度。

使用附帶的 Dr?ger 充電器給 T4 （HBT 0000 型） 或 T4 HC（HBT0100 型）電源組充電。根據生產商的要求對 ABT 0100 電池倉的鎳氫電池充電。充電期間的環境溫度：0 至 +40 ℃。

1.關閉設備：同時按住 OK 按鈕和 [+] 按鈕。

2.松開電源組上的螺絲釘并拔出電源組。

?針對電池倉（訂貨號8322237）：更換堿性電池或鎳氫可充電電池。注意極性。

?針對鎳氫電源組 T4 (HBT 0000 型) / T4 HC (HBT 0100 型)：更換 整個電源組。

3.將電源組插入設備中并擰緊螺栓，設備自動打開。

用鎳氫電源組 T4 (HBT 0000 型) / T4 HC (HBT 0100 型， 訂貨號 83 22 244) 給設備充電。

即使是一個未使用的設備， Dr?ger 也建議將設備放在充電座中！

?

★將關閉后的設備插入充電座中。

?

★充電座上的 LED 指示燈：

為了保護電池的壽命，只能在 5 至 35 °C 的溫度范圍內充電。超出該溫度范圍時自動中斷充電，然后在返回該溫度范圍后繼續充電。充電時間通常為 4小時。新的鎳氫電源組在三個完整的充 / 放循環后達到滿電量。不要在無電源的情況下長時間存放設備（最長 2 個月），因?yàn)闀挠脙?nèi)部緩沖電池。

校準

進行新鮮空氣校準

在新鮮空氣中校準設備，不得有測量氣體或其他干擾氣體。執行新鮮空氣校準時，將所有傳感器的零點設置為 0 （Dr?ger 傳感器 XXS O2除外）。對于 Dr?ger 傳感器 XXS O2，將顯示設置到 20.9 Vol.-%。

1.打開設備。

2.按下 [+] 按鈕 3 次，顯示新鮮空氣校準符號。

3.按下 OK 按鈕，以啟動新鮮空氣校準功能。

?測量值閃爍。

如果測量值穩定：

a.按下 [OK] 按鈕，以執行校準。

當前氣體濃度與圖標OK交替顯示。

b.按下 OK 按鈕，以退出校準功能或者等待約 5秒鐘。

如果在進行新鮮空氣校準時出現故障：

a.顯示故障提示

并代替測量值，顯示相關的傳感器水塵。

b.這種情況下重復新鮮空氣校準。必要時讓專業人員更換傳感器。

校準/調整單個測量通道的靈敏度

可以針對各個傳感器進行靈敏度校準/調整。

在靈敏度校準/調整時，所選傳感器的靈敏度被設置到所用檢測氣體的值。

使用標準的檢測氣體。

允許的檢測氣體濃度：

Ex： 40 至 100 %LEL

O2： 10 至 25 Vol.-%

CO： 20 至 999 ppm

H2S：5 至 99 ppm

1.連接檢測氣瓶與標定倉。

2.將檢測氣體導入通風櫥中或?qū)蚴彝猓▽④浌苓B接在標定倉的第二個接口上）。

3.打開設備并將其插入標定倉中。

4.按下 [+] 按鈕并按住 5 秒鐘，以調出校準菜單，輸入密碼（初始密 碼 = 001）。

5.使用 [+] 按鈕選擇進氣校準功能，靈敏度校準符號閃爍。

6.按下 OK 按鈕啟動通道選擇。

顯示屏閃爍顯示第一個測量通道的氣體，例如CH4 - %LEL。

7.按下 OK 按鈕啟動該測量通道的校準功能，或使用 [+] 按鈕選擇另 一個測量通道（O2- Vol.-%、H2S - ppm、CO - ppm 等）。

顯示校準氣體濃度。

8.按下 OK 按鈕確認校準氣體濃度，或使用 [+] 按鈕更改校準濃度， 然后按下 OK 按鈕結束。

測量值閃爍。

9.打開檢測氣瓶閥門，氣體就會以 0.5 升/分鐘的體積流量流過傳感器。

閃爍顯示的測量值切換到符合所使用檢測氣體的數值。

當顯示的測量值穩定時 （至少在 120 秒后）：

a.按下 OK 按鈕，以執行校準。

當前氣體濃度與圖標OK交替顯示。

b.按下 OK 按鈕或者等待約 5 秒鐘，以結束該測量通道的校準/ 調整。

接下來提供下一個測量通道進行校準。

校準/調整最后一個測量通道后，設備切換到測量運行模式。

c.關閉檢測氣瓶閥門并將設備從標定倉中取出。

如果在進行靈敏度校準 / 調整時出現故障：

顯示故障提示

并代替測量值，顯示相關的傳感器顯示。

這種情況下重復校準/調整。

必要時更換傳感器。

維護周期

設備應該每年由專業人員進行檢查和維護 （參考：EN 60079-29-2– 易燃?xì)怏w和氧氣檢測儀的選擇、安裝、使用和維修， EN 45544-4 - 有毒氣體和蒸氣的直接檢測和直接濃度測量用電氣裝置 - 第 4 部分：選擇、安裝、使用和維修指南以及國家規定）。

適合 Ex、O2、H2S 和 CO 測量通道的建議校準間隔：6 個月。其他氣體的校準間隔：參見相應 Dr?ger 傳感器的使用說明書。
